Плантограф ПЗ-01

Плантограф ПЗ-01 предназначен для визуального скринингового анализа (непосредственно с зеркала плантографа) состояния опорно-двигательного аппарата человека, диагностики и мониторинга ортопедических заболеваний и деформаций стоп у детей и взрослых, а также для подбора и изготовления стелек (ортезов) и обуви.

Платформа «Плантограф ПЗ-01» позволяет визуально:

• оценить продольный и поперечный своды стоп;

• оценить завал стоп внутрь (гиперпронация) или наружу (избыточная супинация) переднего и заднего отделов стоп;

• определить перегруженные участки стопы (натоптыши, сухие мозоли);

• оценить реакцию сводов стопы и изменения положения пяточной кости при функциональных тестах («сидя», «стоя двуопорно», «стоя одноопорно» и т.п.);

• оценить состояние стоп и степень их деформации;

• определить зоны локальных перегрузок стоп.

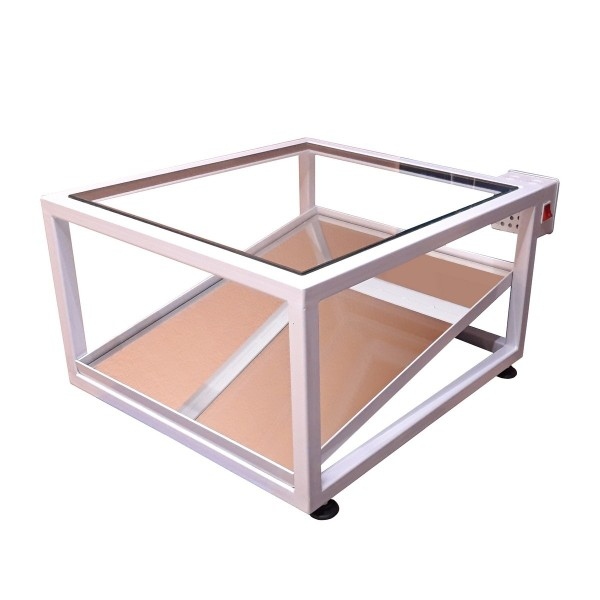

Плантограф для экспресс-диагностики патологии стоп содержит горизонтальную плоскопараллельную опорную пластину для размещения стоп, выполненную из оптически прозрачного материала, и установленное под ней под углом к опорной пластине зеркало. Опорная пластина и зеркало установлены на металлической раме в резиновых уплотнителях. Блок освещения выполнен в виде двух светодиодных LED-лент, установленных на противоположных сторонах рамы. Устройство позволяет повысить точность определения деформаций стоп благодаря высокой контрастности получаемого изображения, особенно при массовых обследованиях. Простота конструкции, информативность и доступность исследования позволяют использовать плантограф в диагностических кабинетах, медицинских центрах и других лечебно-профилактических учреждениях.

Основные технические характеристики:

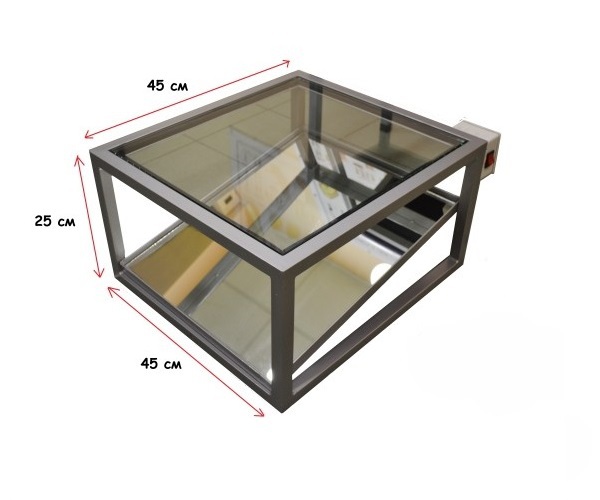

• габаритные размеры опорной рамы: 500 × 550 × 300 мм;

• размеры площадки для стоп: 450 × 500 мм;

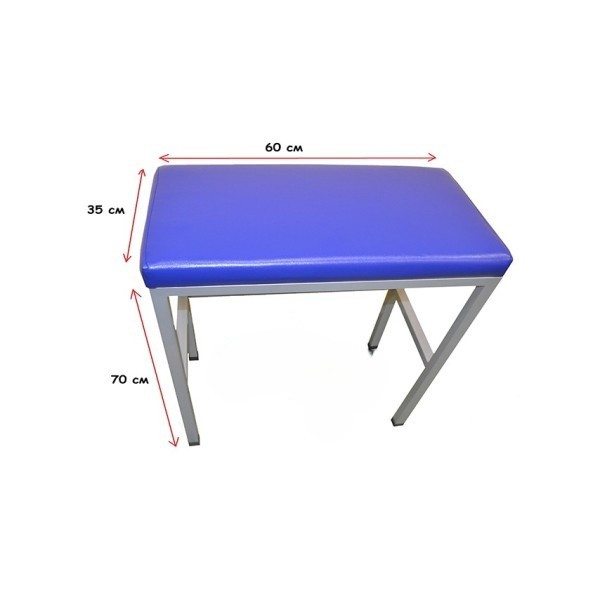

• габаритные размеры стула для пациента: 600 × 350 × 700 мм;

• толщина опорного стекла: 12 мм;

• угол наклона отражающего зеркала: 15°;

• светодиодный светильник расположен на передней и задней поверхностях рамки стекла, мощность — 2 × 10 Вт, 12 В;

• масса платформы — не более 30 кг;

• максимальная нагрузка на рабочую поверхность — не более 150 кг.

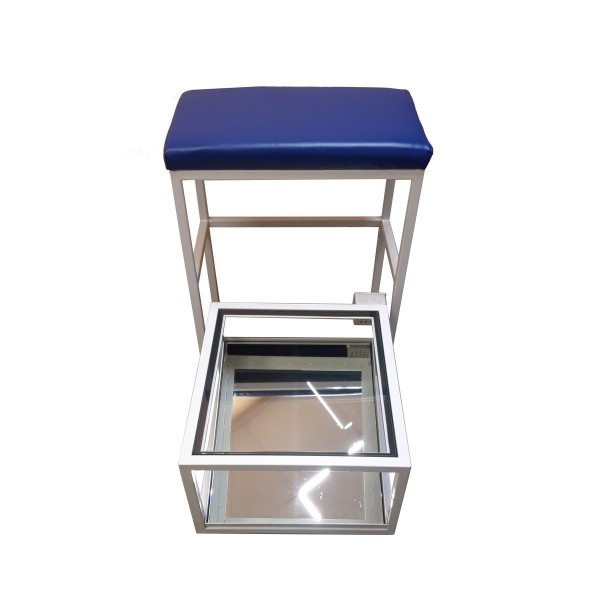

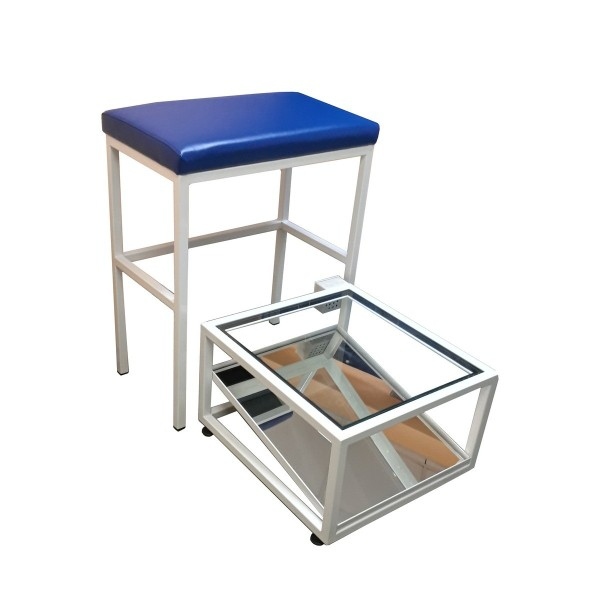

Комплект поставки Плантографа ПЗ-01:

• металлический корпус — 1 шт.;

• опорное стекло — 1 шт.;

• отражающее зеркало — 1 шт.;

• светодиодные LED-ленты — 2 шт.;

• блок питания — 1 шт.;

• стул для пациента — 1 шт.;

• паспорт — 1 шт.
